Baubericht Sternspeichenrad 5" Teil 1

Moin Zusammen,

ich hatte unlängst mein Unbehagen über die mangelnde Inforomationstiefe im Forum zum Ausdruck gebracht. Vielleicht hilft es ja, wenn ich auch mal was vorturne.

Für ein paar Wagen in 5" fiel die Wahl auf Sternspeichenräder. Da einerseits nur relativ grobe Modelle kaufbar sind, und der Stückpreis sich recht schnell zu dem eines Gebrauchtwagens addiert, wenn man nicht nur zwei Wagen bauen möchte, kam nur der Selbstbau in Betracht. Soweit die Erklärung für die kühlen Rechner. In Wahrheit geht es darum möglichst alles selbst zu bauen. Wenn man mal genau rechnet, kann man viele Wagen kaufen, bis man die Anschaffungskosten des benötigten Werkstattzubehörs erreicht hat. Von der Zeit, die man spart und sinnvoller verwenden kann, rede ich garnicht.

Wie bei näherer Betrachtung des Modells jedem klar sein sollte, lässt sich das Rad praktisch nur Gießen. In der Beabsichtigten Qualität kommt nur Feinguss in Frage. Also muss zuerst ein Modell gefertigt werden.

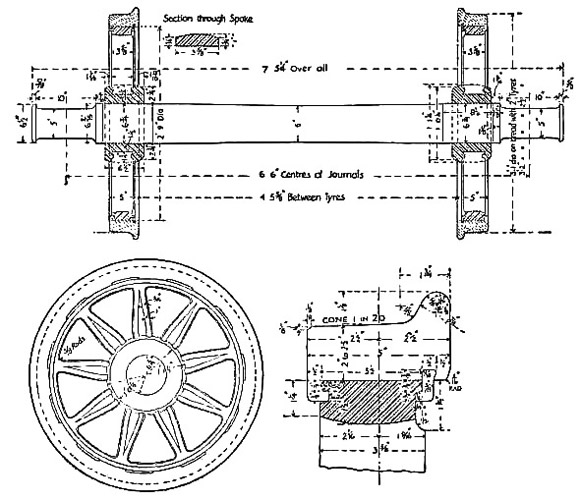

Ausgangspunkt für die Planung war diese Zeichnung:

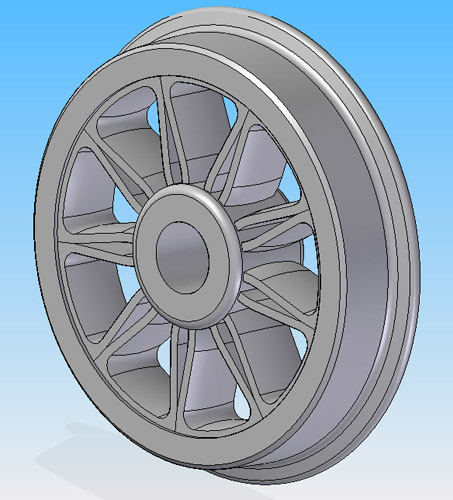

Als nächstes habe ich eine 3D Zeichnung von dem Rad gemacht:

Als ersten mussten die Speichenelemente hergestellt werden. Ausgangspunkt waren solche Klötze:

Dann ein paar Späne:

Und schon sehen sie außenrum so aus:

Dann mit der Schnelllaufspindel die Innenkontur erst grob und dann fein fräsen. Der Aufwand war notwendig, weil die Innenflächen natürlich auch im Modell ballig sein sollten.

Nach ein paar Stunden dann folgendes Bild:

Die Innenkontur wurde danach noch weiter befräst, aber davon habe ich kein Bild. Danach wurden die Speichen auf der Fräse abgetrennt:

Und voila da sind die fertigen Speichen:

Als nächste kam der Radreifen dran:

So sieht der Spurkranz mit den Speichen aus:

Fehlt nur noch die Nabe:

Das noch unlackierte Endergebnis einer mehrtägigen Bastelei:

Im nächsten Teil zeige ich, wie man von dem Modell eine Silikonform macht um Wachsabgüsse herzustellen. Danach wirds dann richtig heiß!

Ich hoffe die wenigen Worte reichen, um die Bilder zu erläutern. Wenn noch Fragen offen sind, dann werde ich diese gern beantworten.

Bis zum nächsten Mal!

MfG Peter
